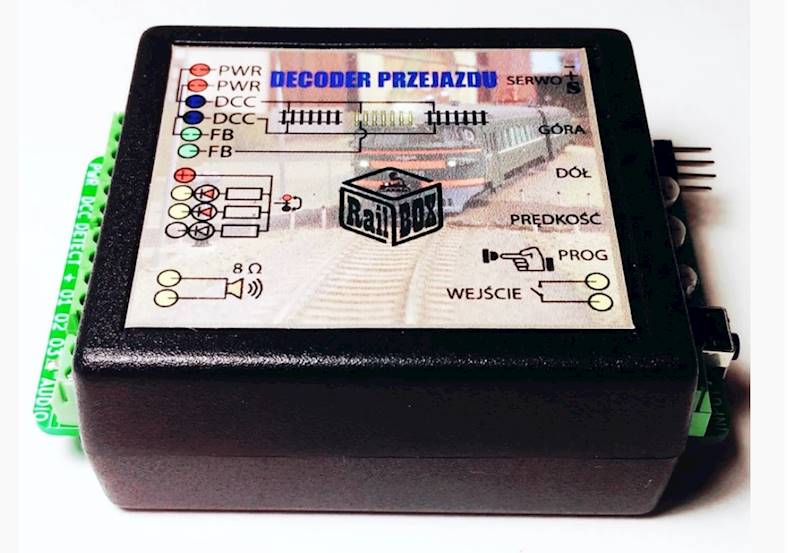

Dekoder Przejazdu Railbox RB5100

Opis:

Charakterystyka:

Moduł służy do sterowania przejazdem kolejowym wyposażonym w rogatki i sygnalizację

świetlną w trybie analogowym lub DCC. Jest wyposażony w decoder akcesoriów DCC.

Opis wyjść:

Q1-Q3, “+” - wyjścia PWM. Wyjścia O1 i O2 są domyślnie skonfigurowane jako sygnalizator
świetlny przejazdu kolejowego, wspólny plus zasilania

AUDIO - wyjście głośnika. Podczas aktywacji zamykania zapór włącza się sygnalizacja
dźwiękowa.

DETECT - wejście czujnika zajętości toru – moduł wykrywa i aktywuje automatycznie pracę
przejazdu kolejowego.

SERWO - 2 wyjścia dla serw – działające równolegle.
INPUT - wejście sterujące ręcznie (analogowo). Można do niego podłączyd zewnętrzny włącznik
do ręcznego sterowania dekoderem przejazdu kolejowego.

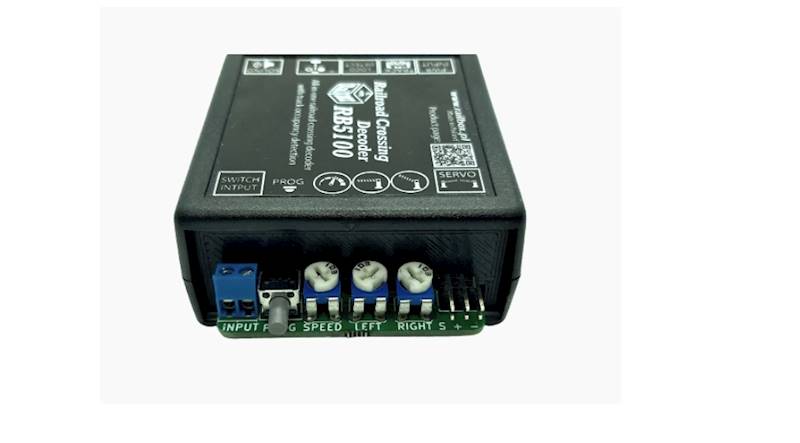

SPEED, LEFT, RIGHT - 3 potecjometry – ustawianie położenia orczyka oraz prędkości serwa
DCC - wejście DCC – do podłączenia sygnału DCC z centralki
PWR - zasilanie – przez zewnętrzny zasilacz lub z magistrali DCC
