Dekoder 2 Semaforów Railbox RB3122

Opis:

Dekoder 2 semaforów RB 3122 służy do sterowania dwoma semaforami świetlnymi od 1 do 5 komór albo pięcioma semaforami manewrowymi dwukomorowymi i wyświetlaniu sygnałów stosowanych na PKP.
Typ: RB3122
Producent: Railbox

Charakterystyka:

Zastosowanie:

Dekoder 2 semaforów RB 3122 służy do sterowania dwoma semaforami świetlnymi od 1 do 5 komór

albo pięcioma semaforami manewrowymi dwukomorowymi i wyświetlaniu sygnałów stosowanych na PKP.

Dekoder współpracuje z centralami DCC.

Dekoder posiada gotowe schematy sygnałów semafora.

Dekoder pracuje w trybie cyfrowym DCC (podłącza się do magistrali DCC bezpośrednio z torów lub z centrali)

lub w trybie analogowym do semaforów pięciokomorowych (wymaga dodatkowego zasilacza

i przełączników obrotowych z drabinką rezystorów).

Dekoder posiada regulację jasności świecenia lamp semafora.

Podstawowe funkcje:
⦁ Obsługa 2 semaforów pięciokomorowych lub 5 semaforów dwukomorowych manewrowych (lub więcej przy paralelnym podłączeniu)
⦁ Dekoder pracuje w trybie cyfrowym DCC oraz w trybie analogowym (wersja D i wyżej: przełączanie się poprzez przełącznik na płytce)
⦁ Wyjścia do podłączenia dwóch 11-pozycyjnych przełączników (tryb analogowy)
⦁ Możliwość łatwej konfiguracji poprzez aplikację RailBOX: Railroad Control
⦁ Podtrzymuje protokół Railcom® (wersja D i wyżej)
⦁ Możliwość ręcznego programowania dekodera używając przycisk na płytce
⦁ Możliwość regulowania jasności każdego z sygnałów niezależnie


Parametry techniczne:
⦁ Wymiary płytki - 50 x 50 mm.
⦁ Zasilanie modułu - 7 - 20 V AC/DC lub DCC.
⦁ Pobór prądu - 25 mA (max 50mA)

Dekoder posiada rezystory na wszystkich wyjściach przeznaczonych do podłączenia semaforów,

ale niektóre semafory mogą posiadać własną płytkę z rezystorami.

Podłączenie w trybie analogowym (zasilanie za pomocą zasilacza)
Ważne: Podłączenie w trybie analogowym może być zrealizowane za pomocą zasilacza do 20V.

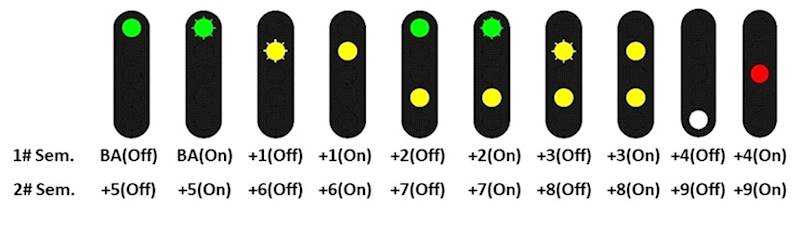

Przełączanie sygnałów semaforów w trybie analogowym odbywa się za pomocą 11-pozycyjnych przełączników

podłączonych do odpowiednich wyjść dekodera i mających wspólny „+” i wspólny „-”.

Przełączniki muszą mieć po 10 rezystorów 10kOhm pomiędzy „pozycjami” przełączników.
